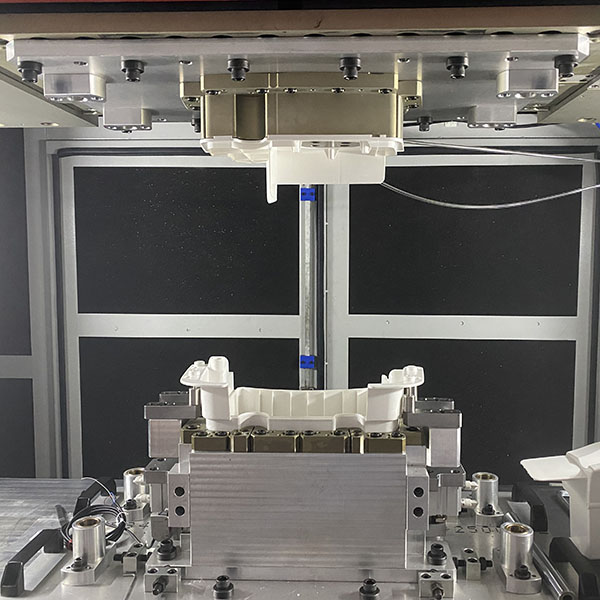

免费小黄片APP下载是一種針對熱塑性塑料的精密摩擦焊接設備，靠高頻低幅振動 + 壓力，在接觸麵摩擦生熱熔化，冷卻後形成分子級焊接，適合大尺寸、複雜結構、高氣密 / 強度要求的塑料件。那麽，下麵小編講解一下
免费小黄片APP下载出現溢料過多的原因：
一、焊接參數問題（常見，優先排查）
焊接壓力過大
壓力偏高會強行擠壓熔融塑料，多餘料直接向外溢出。
解決：逐步降低焊接壓力，觀察溢料變化，匹配材料與產品壁厚。
焊接時間過長
振動時間久，接觸麵熔化層過厚，熔料總量超標。
解決：縮短振動焊接時長，以焊牢不漏氣 / 不脫開為標準。
振幅偏大
振幅越高，摩擦發熱越快、熔層越厚，極易產生大量溢料；硬質塑料尤其明顯。
解決：下調振幅，同材質優先用偏小振幅試機。
保壓壓力 / 保壓時間異常
停振後保壓壓力太高、保壓太久，持續擠壓軟態熔料。
解決：適當降低保壓壓力，縮短保壓時長。
深度模式下焊接過深
采用位移 / 深度焊接模式時，設定熔接餘量過大，兩工件壓合過深。
解決：回調焊接深度，控製合理熔接量（常規熔接餘量 0.3~0.8mm）。
二、產品結構與焊接治具（模具）問題
產品本身無溢料槽 / 溢料空間
設計缺陷：焊接麵四周未預留溢料槽、擋料台階，熔料無處容納隻能外溢。
解決：產品 / 模具上加環形溢料槽，限製飛邊外露。
治具定位、受力不均
產品擺放偏位、治具支撐點不合理，局部壓力集中，單側大量溢料。
解決：重新校準治具定位，調整支撐塊，保證整圈焊接麵受力均勻。
上下模合模間隙過小
模具包裹過緊，工件被完全限位，熔料無法向內疏導。
解決：微調模具配合間隙，保證微量活動空間。
工件配合間隙偏大
塑件本身裝配縫隙大，熔化後直接從縫隙擠出形成飛邊。
解決：修正塑件尺寸，優化注塑公差。
三、設備機械故障（隱性問題）
工作台 / 機架剛性不足
長期使用機架鬆動、鑄件變形，振動時出現額外偏移，擠壓不均產生溢料。
解決：緊固整機地腳、連接螺絲，檢修機架。
振動頭、導向機構磨損 / 間隙大
導軌、軸承磨損，振動軌跡偏移，局部摩擦加劇、熔料增多。
解決：檢修更換導軌、軸承，校正振動同軸度。
壓力係統不穩（液壓 / 氣動）
氣壓 / 油壓瞬時壓力衝高，壓力波動導致瞬間擠壓過量。
解決：檢查調壓閥、管路漏氣、油缸漏油，穩定輸出壓力。
四、材料與前期工藝問題
塑料材質流動性過強
PP、HDPE、軟質 TPO 等低粘度材料，受熱後流動性極好，比 ABS/PC 更容易溢料。
解決：針對性降低振幅、縮短焊接時間，配合溢料槽使用。
原料含水、回料比例過高
塑料受潮、添加大量再生料，熔融狀態流動性異常，溢料加劇，還伴隨氣泡。
解決：塑件提前烘幹，降低回料摻比。
玻纖填充料配比不當
高玻纖料若參數不匹配，熔層形態異常，也會出現不規則飛邊。
解決：小幅降低壓力 + 振幅，適配增強料特性。
